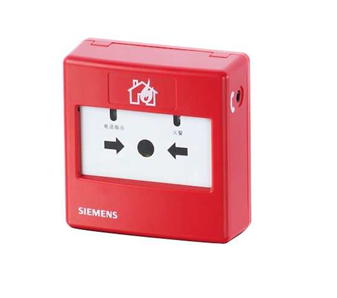

該手動火災報警按鈕（以下簡稱手報）用于當火災發生時手動啟動報警。它由手報和底座兩部分組成。

特點

滿足國家標準GB19880-2005《手動火災報警按鈕》

可復位壓下式報警

每個手報獨立編址，地址自動設定，無需編碼器設置或者撥碼開關

火警LED 可顯示正常、報警及測試等狀態，電話LED 可顯示電話狀態

通過FD18-BUS 與控制器（FC18 系列）通訊

自帶一個電話插孔（直徑3.5mm，）

產品標簽上自帶可撕式編碼貼，方便工程調試

功能

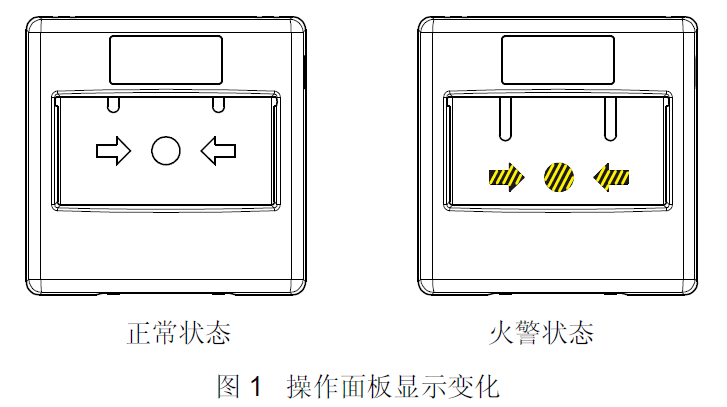

按下操作面板直接報警，操作面板顯示變化（見圖1），火警指示燈亮

插入電話插孔，即可呼叫總機

通過鑰匙復位操作面板，手報即可恢復到正常工作狀態

應用

用于火警的立即手動報警

室內使用

表面安裝和嵌入式安裝，位置需宜于接近

結構

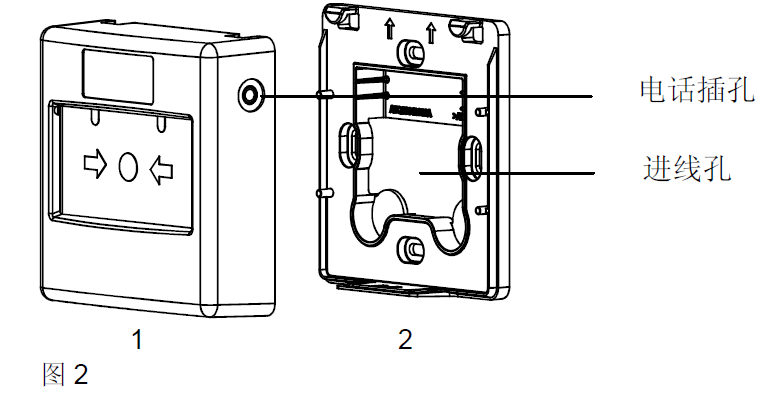

FDM183 由手報（1）和底座（2）兩部分構成

安裝

準備工作

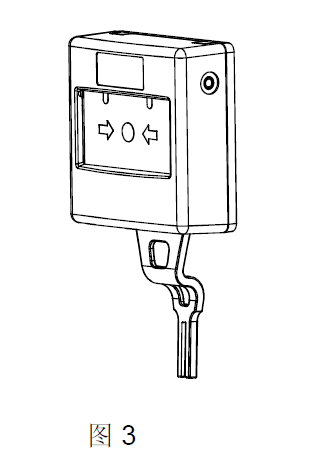

1. 用鑰匙分開底座（見圖3，鑰匙在產品包裝內）。將鑰匙保存在安全的地方。

2. 將底座固定。

安裝

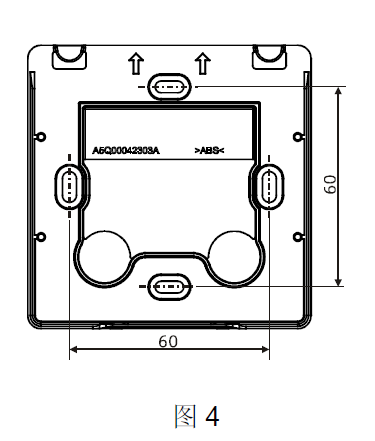

1. 將底座安裝在墻壁的86 盒內，且距地面1.3~1.5 米的高度（見圖4）。

2. 將電纜通過進線孔穿進底座。

3. 蓋上手報（見圖5）。

接線

1. 用鑰匙分開底座（見圖3）。

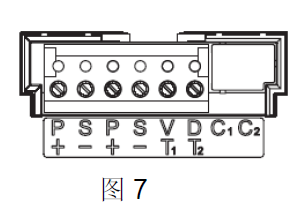

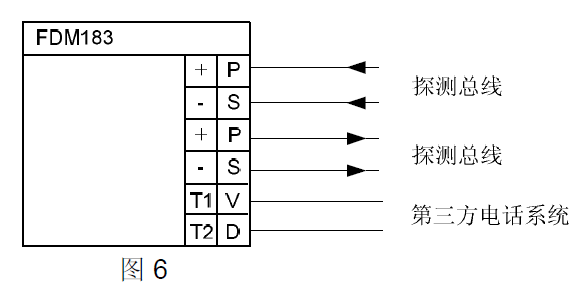

2. 按圖6/7 所示將電線接到手報端子上。

3. 蓋上手報（見圖5）。

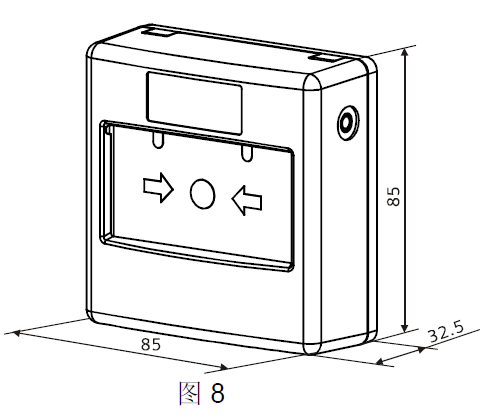

外圍尺寸

調試

火警指示燈所指示的不同狀態：

正常：滅
報警：常亮
定位：閃亮

電話指示燈所指示的不同狀態：

正常（掛機）：閃亮

功能檢查

1. 將手報所在回路設為測試模式。

2. 按下操作面板，火警指示燈亮。

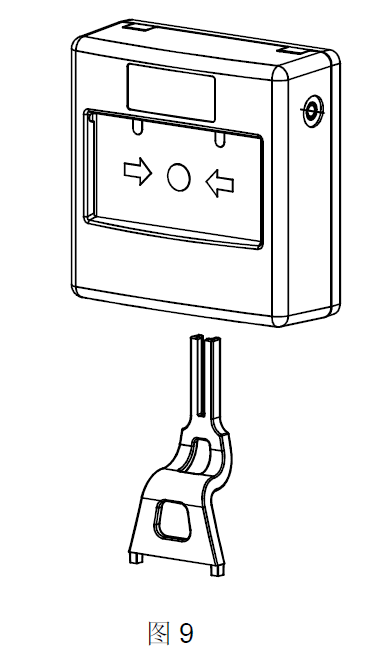

3. 如圖9 所示將鑰匙從底部插入，使操作面板復位。

4. 拔掉鑰匙，將手報重新設回正常模式。
