特點

● 內置高性能MCU，采用高效算法和低功耗技術

● 具備在線自檢測和校正功能，可精確測量當前參數值，并對一定范圍內的異常進行自校正

● 電子編碼器設置地址，方便工程調試和維護

● 集成1路剩余電流互感器，可外接1路溫度傳感器

● 45℃到140℃任意級報警溫度設置

● 300mA 到1000mA 任意級報警剩余電流設置

● 傳感器開/短路監視

● LED指示燈顯示狀態

● 使用成熟總線技術，通訊穩定可靠，布線簡便可直接安裝在干燥環境

應用

EDTR521/2-R/S 系列組合式電氣火災監控探測器準確采集剩余電流/溫度值，當達到預先設定的報警值時，探測器有光指示并且將信息上傳給電氣火災監控設備。

具備自檢功能，能監控剩余電流/溫度檢測模塊，故障能及時上傳給電氣火災監控設備，有助于故障的定點排除。

探測器通過二總線與電氣火災監控設備相連，將溫度傳感器與探測器連接。

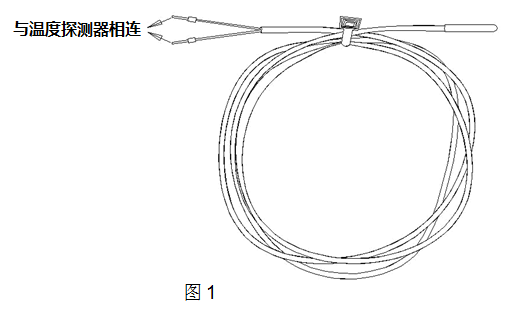

溫度傳感器的接線示意圖如圖1 所示：

結構

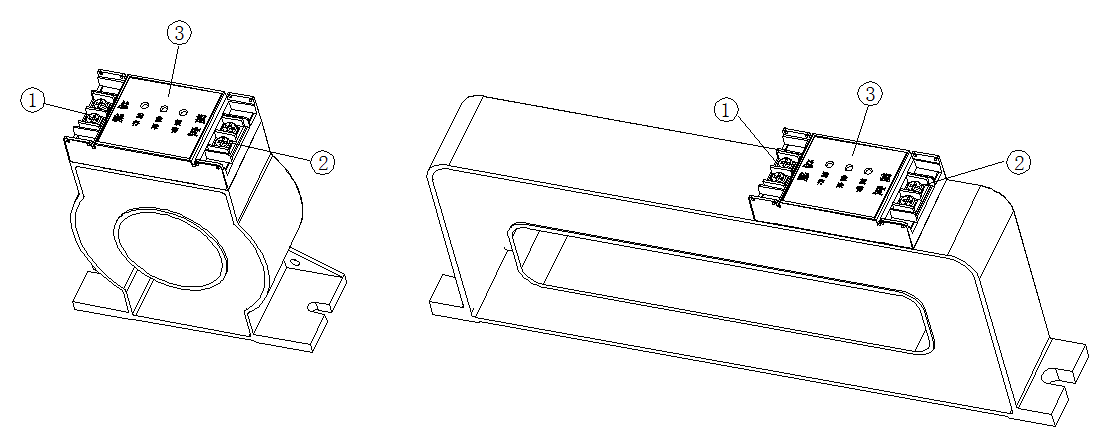

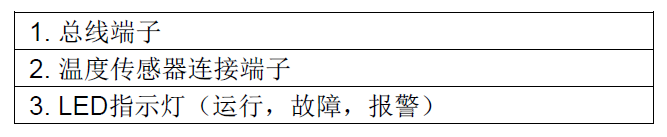

                                     圖2 EDTR 521 R/S俯視圖

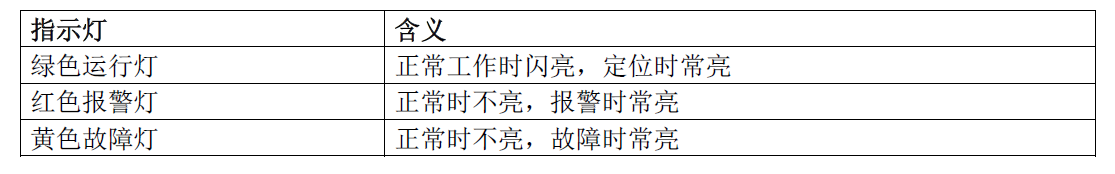

指示燈

安裝

準備工作

確定安裝方式：EDTR521/2-R/S 系列組合式電氣火災監控探測器安裝在開關柜內部：直接安裝在平整表面上（圖3）。

表面安裝過程

如圖3 所示，將探測器用兩個螺絲固定在水平的表面。

注意！應該按現場的實際情況設定報警溫度值，嚴禁在現場帶電開蓋。

為保證產品安全性能、滿足CCCF 認證要求，請勿改裝該產品！

維護

– 每年對所有設備進行一次外觀檢查，嚴重污染和機械損壞的設備必須更換。

– 無論在何種工作環境下，使用12 年的設備需要予以更換。

– 產品報廢后請勿隨意丟棄，請依照《廢棄電器電子產品回收處理管理條例》等國家相關規定處置。

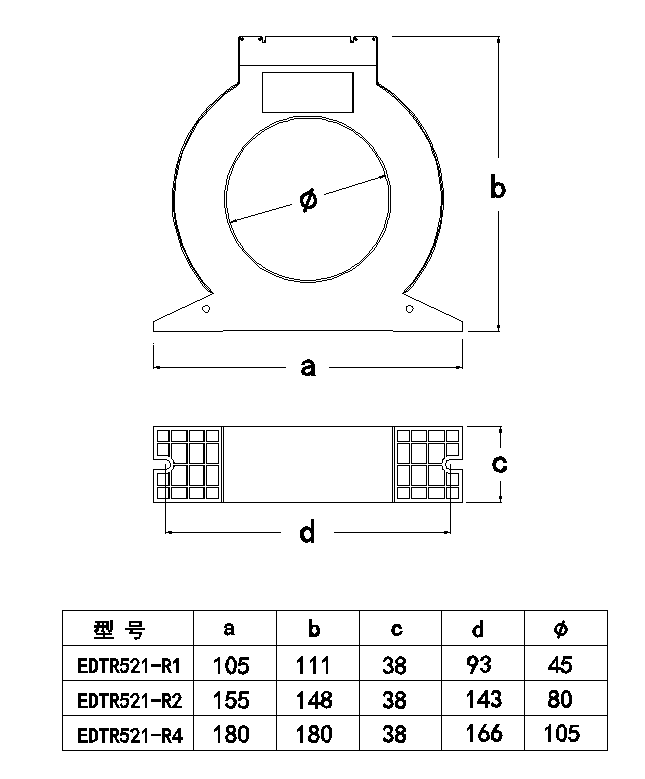

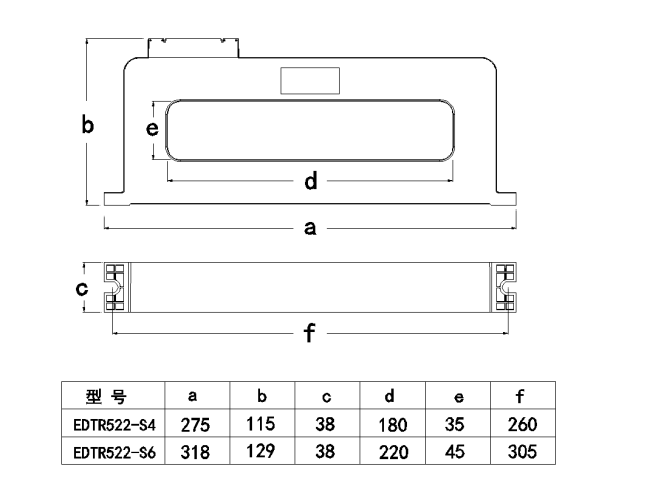

外形尺寸（單位：mm）
